[논문 리뷰] Unpaired-HDR : Unpaired Learning for High Dynamic Range Image Tone Mapping

[2111.00219] Unpaired Learning for High Dynamic Range Image Tone Mapping

Unpaired Learning for High Dynamic Range Image Tone Mapping



1. Intro

배경

• HDR img는 DR이 넓음
• DR : 한 장면에서 가장 어두운 부분(그림자)부터 가장 밝은 부분(햇빛, 조명 반사)까지 표현할 수 있는 밝기의 범위
• 대부분의 모니터/스마트폰 디스플레이는 HDR을 직접 표시할 수 없어서 tone mapping 필요 (TMO)

출처 ㅣ HDR(high dynamic range) 이미지와 톤매핑(tone-mapping) by bskyvision.com

• 여기서 노출이 다른 6개의 img는 각각 밝거나 어두운 한쪽 영역만 제대로 담고 다른 쪽은 손실
• 이걸 합쳐서 HDR img를 만들면
• 밝은 부분 + 어두운 부분 모두 디테일 보존 가능 (32bit)
• 그리고 tone mapping을 거쳐 HDR의 넓은 밝기 범위를 LDR 범위 안에 압축해서 표시

문제점

• HDR을 tone mapping한 결과에 대한 유일한 gt가 없음
• 초창기에는 TRC 사용
  • 픽셀 전체를 동일한 함수(curve)로 압축해서 표현 범위를 줄이는 방식
  • 그러나 디테일 측면에서 -
• DNN에서는
  • 기존 TMO 여러 개 적용해서 후보 LDR 이미지 집합 만들고
  • Image Quality Index를 사용해서 가장 좋다고 평가된 결과를 gt로 간주
    • 그러나 이 평가 지표는 특정 규칙에 의존 : overfitting

제안

• DNN-based TMO
• 사람이 실제로 찍은 LDR img를 닮도록
• Adversarial Training (GAN) : HDR-LDR pair 필요없음
  • generator는 LDR로 변환
  • discriminator는 generator 결과와 진짜 LDR 사진을 비교해서 판별
  • 결과적으로, 일반적인 LDR 사진 분포를 닮게 학습 가능



2. Related Work



Tone-Mapping Algorithms



1. Global Operators

• 픽셀의 값(밝기)에만 의존해서 이미지 전체에 동일한 곡선 적용
• ex.
  • Linear scaling
  • Non-linear tone curve
  • Logarithmic curve
  • S-shaped curves (인간 시각 시스템 HVS 반응 기반)
• + : 계산 효율적이고, 과노출/저노출 픽셀을 줄일 수 있음
• - : 이미지 전체를 동일하게 처리해서 local contrast 손실 발생하거나 디테일 손실

2. Local Operators

• 픽셀 주변(local content)을 고려해서 밝기 조정
• HVS의 local adaptation mechanism 모방하는 접근 다수
• + : 디테일 보존
• - : halo effect (경계 주변 빛 번짐) 발생 가능 → edge-aware filters 같은 해결책 등장했으나

→ 여전히 high compression 상황에서는 -



DNN-based Tone-Mapping



기존 DNN 기반 tone mapping 방법

• Hou et al.
  • HDR → 로그 변환한 luminance map을 입력으로 해서 원래 HDR 이미지를 복원하도록 학습 (tm은 LDR img가 output 아닌가..?)
  • 네트워크가 한 장의 HDR 이미지마다 따로 학습되어야 한다는 -
• Gharbi et al.
  • Bilateral grid 기반 아키텍처
  • 실시간으로 img enhancement 빠르게 수행
  • HDR-LDR pair 필요 -
• Conditional GAN
  • 강제로 paired data 생성 (LDR gt가 없으니)
    • Patel et al. / Rana et al. / Cao et al.: HDR 이미지에 여러 TMO를 적용 → 그중 TMQI 점수가 가장 높은 결과를 pseudo GT로
    • Panetta et al.: low-light images dataset으로 supervised 학습
    • Zhang et al.: 3명에게 tm tool을 주고, 그들이 만든 결과 중 TMQI 최고 점수를 pseudo gt로
    • Rico et al.: MIT-Adobe 5K dataset중 한 명의 결과만 gt로 사용

→ 차별점 : paired data 필요 없고, 대신 native LDR 이미지 분포를 학습 목표로 설정



3. Method



Adaptive Curve-Based Compression



Eq 1



• 각 HDR img의 밝기 범위가 달라서
• Y를 [0,1]로 압축하는 Curve-Based Compression 필요
• λ 값이 작을수록 → 선형 변환에 가깝고 (압축 약함)
• λ 값이 클수록 → 로그 변환에 가까움 (압축 강함)
• 기존 TRC 기반 방법들(고정된 곡선)과 다르게 adaptive하게 img마다 λ값을 다르게 적용



Natural Appearance



• 문제점 : 위의 TRC가 이미지 전체에 동일한 곡선을 적용해서 local contrast 살리지 못함
• native LDR과 비슷해보이게 학습시키자! : adversarial training (GAN) 사용
  • Generator (N): TRC로 압축된 Y_c를 tm → N(Y_c)
  • Discriminator (D): 진짜 LDR img Y_L / 생성된 N(Y_c) 판별
  • N은 D를 속이려 하고, D는 진짜/가짜를 구분하기 때문에 결국 N(Y_c​)가 진짜 LDR처럼 보이게 됨
• DCGAN처럼 깊은 구조 불필요 (bias 제거가 목적이므로)
• 제안: shallow+ multi scale discriminator ensemble
  • 얕은 구조(2개의 conv layer만 있는 D)를 여러 해상도에서 병렬로 사용 : low-level에 집중
  • 즉, D_k (k=0,1,2) 각각이 다른 스케일(원본, 1/2, 1/4 downsampling)에 대해 판별
  • 이걸 ensemble로 묶어서 학습

1. Discriminator Loss

2. Generator Loss



비교

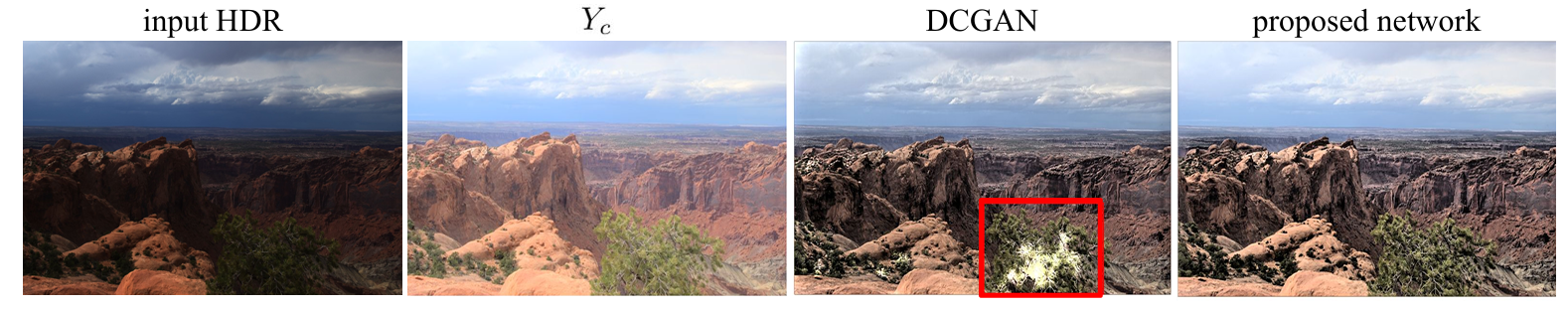

Fig 3

1. Yc​: HDR의 Y ch을 TRC로 압축한 결과 → local contrast 부족
2. Deep DCGAN-style discriminator
   • 깊은 구조를 쓰면 high-level semantic까지 고려할 수 있지만 필요 이상으로 복잡해져서 학습이 불안정
   • 결과: 일부 영역이 비정상적으로 밝아지거나 어두워지는 artifact 발생
3. Shallow Discriminator Ensemble
   • 얕은 conv 레이어로 구성된 판별기를 여러 해상도에서 앙상블
   • 결과: 안정적이고 일관된 tone-mapping



Structure Preservation



• 문제점 : Eq3에서 단순히 출력이 LDR처럼 보이게 학습시키므로 입출력 사이 구조적 대응이 불필요해서
• mode collapse(출력 다양성이 사라지고 평균적 패턴만 생성) 가능성 -
• 제안 : 입력 Y_c​와 출력 N(Y_c)의 밝기-정규화된 변화량이 비슷하도록
• *SSIM도 patch 기반 유사도를 측정하지만, 밝기와 대비 변화에 민감해서 -



→ 원본, 1/2, 1/4 해상도에서 입출력 패치 간 Pearson correlation 계산



Color Reproduction





→ tm된 밝기 N(Y_c)로 RGB 다시 계산



3.1. Compression Level Estimation



Eq1에서 압축 정도 λ 를 결정하는 방법?

Eq 6, H는 hist

• CE 최소화 → H(Y_c)와 H(LDR)의 분포가 가장 가까워지는 λ를 찾음
  • H(LDR): DIV2K 데이터셋(고품질 900장)의 평균hist 미리 계산
  • H(Y_c): 입력 HDR을 λ에 따라 TRC로 압축했을 때의 hist
  • λ 값을 바꿔가면서 CE 계산 → 최소가 되는 λ 선택
  • 최적화 방법: Stochastic search

3.2. Implementation Details



Tone-mapping Network Architecture



N의 내부 구조 : U-Net (4-level)

Fig 4



Skip connection

• 단순히 decoder로 연결하는게 아니라 해당 feature + feature의 제곱근을 concat
• activation 공간이 확장되어 더 부드러운 luminance 매핑 가능
• dim은 2배 늘어나지만, 이후 conv로 줄임
• photo-realism 개선에 +

Dataset

• HDR (Generator training input): HDR+ dataset [15]
  • 실내외 다양한 조명 조건 포함
  • 1000/1000
  • 각 img crop + resize해서 256*256 patch 2개씩 생성
• LDR (Discriminator training): DIV2K dataset [1]
  • 고품질 LDR img 1000장
  • 500/500
  • 마찬가지로 crop+resize 해서 2개씩 생성



4. Results

• 비교 : conventional TMO vs DNN tm vs 논문 방법

4.1.  Quantitative Evaluation

• metric : TMQI, BTMQI, FID, pixFID

Tone-Mapped Image Quality Indices



→  자연스러운 LDR처럼 보이면서 구조를 잘 보존했는가?



Table 1

• TMQI (Tone-Mapped Image Quality Index)
  • HDR 원본과 톤매핑 결과(LDR)를 비교해서 품질을 평가
  • 점수 범위: 0 ~ 1
  • 높을수록 +
• BTMQI (Blind TMQI)
  • HDR 원본 없이 톤매핑 결과만으로 평가
  • 낮을수록 +



Fréchet Inception Distance



→  tm 결과가 진짜 LDR img 분포와 얼마나 비슷한가?



Table 2



4.2.Visual Evaluation



Fig 5



5. Conclusion

• Range-normalizing Pre-process (Adaptive TRC)
  • HDR마다 다른 dynamic range를 곡선 기반 압축으로 정규화
  • λ를 자동으로 추정하여 안정적 학습
• Structure-preserving Loss
  • 밝기와 대비(local) 만 조정하도록
  • 구조는 유지 → mode collapse 방지
• Concise Multi-scale Discriminator Ensemble
  • 깊은 DCGAN 대신 얕은 conv discriminator 여러 개
  • LDR의 low level 속성(local contrast, edge 품질)에 집중
